Qual è la valutazione della pressione per diversi tipi di tenuta dell'agitatore?

Quando si tratta di sistemi di agitatore, la scelta del tipo di tenuta è cruciale e comprendere le valutazioni di pressione associate a diversi tipi di tenuta dell'agitatore è essenziale per garantire prestazioni, sicurezza e longevità ottimali. Come fornitore leader diTipi di tenuta dell'agitatore, abbiamo una vasta conoscenza ed esperienza in questo campo. In questo blog, approfondiremo le valutazioni di pressione di vari tipi di tenuta dell'agitatore, fornendo preziose approfondimenti per prendere decisioni informate per le tue applicazioni.

1. Nozioni di base sui sigilli dell'agitatore e le valutazioni della pressione

Le tenute agitatorie sono progettate per impedire la perdita di fluidi dalla nave agitatore. Sono sottoposti a varie pressioni, tra cui la pressione interna del fluido di processo, la pressione esterna dall'ambiente e i differenziali di pressione creati dal processo di agitazione. La valutazione della pressione di un sigillo indica la massima pressione che può resistere senza fallire o sperimentare perdite eccessive.

Diversi fattori influenzano la valutazione della pressione di un sigillo agitatore, come la progettazione della tenuta, i materiali di costruzione, la temperatura operativa e la natura del fluido sigillato. Diversi tipi di tenuta hanno diverse capacità di maneggevolezza e la scelta di quella giusta per le condizioni di pressione specifiche è vitale.

2. Tipi di tenuta dell'agitatore comuni e le loro valutazioni di pressione

2.1 Sigilli di imballaggio

Le guarnizioni di imballaggio sono uno dei tipi più antichi e semplici di sigilli agitatori. Sono costituiti da una serie di anelli realizzati con materiali come grafite, PTFE o fibre aramidiche, che sono confezionate attorno all'albero per creare una guarnizione.

Le guarnizioni di imballaggio in genere hanno valutazioni di pressione da relativamente basse a moderate. In generale, possono gestire pressioni fino a circa 10-20 bar (145 - 290 psi). La valutazione di pressione più bassa è dovuta al fatto che le guarnizioni di imballaggio si basano sulla compressione per creare un sigillo e un'eccessiva pressione può causare estrusione o perdita del materiale di imballaggio. Tuttavia, la loro semplicità e un costo relativamente basso li rendono adatti per applicazioni con requisiti di pressione più bassi, come alcune operazioni di miscelazione su scala ridotta in processi non critici.

2.2 Single Mechanical Seals

Agitatore di tenuta meccanicaè un tipo ampiamente usato di sigillo agitatore. Un singolo sigillo meccanico è costituito da due facce piatte, una che ruota con l'albero e l'altro stazionario, che sono tenuti insieme da una molla o altro mezzo per creare un sigillo.

Le guarnizioni meccaniche singole possono gestire una gamma più ampia di pressioni rispetto alle guarnizioni di imballaggio. A seconda del design e dei materiali, possono in genere resistere alle pressioni da qualche bar fino a circa 50-100 bar (72,5 - 1450 psi). Alte - Performance singole guarnizioni meccaniche realizzate con materiali avanzati come carburo di silicio o carburo di tungsteno possono ottenere valutazioni di pressione ancora più elevate. Questi sigilli sono adatti a molte applicazioni industriali in cui sono coinvolte pressioni da moderate a elevate, come la lavorazione chimica, la produzione di alimenti e le bevande e il trattamento delle acque.

2.3 Doppio guarnizioni meccaniche

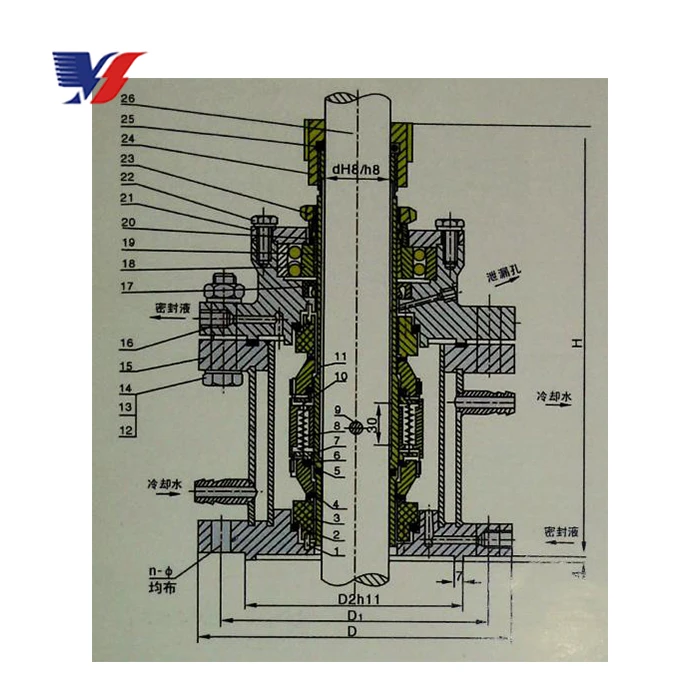

Le tenute meccaniche doppie forniscono un ulteriore strato di protezione contro le perdite. Sono costituiti da due serie di facce di tenuta, con un tampone o un fluido barriera tra loro.Doppio sigillo meccanico per reattoreè comunemente usato nelle applicazioni in cui il fluido di processo è pericoloso, tossico o costoso, poiché la disposizione a doppia tenuta riduce il rischio di perdite per l'ambiente.

Le tenute meccaniche doppie possono gestire pressioni molto elevate. Sono in grado di resistere a pressioni fino a 200 bar (2900 psi) o addirittura più alti in alcuni design specializzati. Il fluido tampone o barriera aiuta a bilanciare la pressione attraverso le guarnizioni e fornisce ulteriore lubrificazione e raffreddamento. Ciò li rende ideali per applicazioni in reattori ad alta pressione, lavorazione di petrolio e gas e altri settori in cui la sicurezza e il contenimento sono della massima importanza.

2.4 Gas - guarnizioni lubrificate

Le guarnizioni lubrificate per gas usano un sottile film di gas, come l'azoto, per separare le facce di tenuta. Questi sigilli sono spesso utilizzati in applicazioni in cui il fluido di processo è pulito e non abrasivo e in cui è richiesto un sigillo ermetico.

Le guarnizioni lubrificate a gas possono gestire pressioni elevate, simili alle guarnizioni meccaniche doppie. In genere possono operare a pressioni fino a 150 - 250 bar (2175 - 3625 psi). Il film a gas offre un'eccellente lubrificazione e riduce l'attrito, consentendo ai sigilli di funzionare ad alta velocità e pressioni con un'usura minima. Tuttavia, richiedono un sistema di alimentazione del gas affidabile e un attento controllo della pressione del gas e della portata.

3. Considerazioni durante la selezione di un sigillo agitatore in base alla valutazione della pressione

Quando si sceglie un sigillo agitatore basato sulla valutazione della pressione, dovrebbero anche essere considerati molti altri fattori oltre alla massima pressione che la tenuta può resistere.

3.1 Compatibilità fluida

Il materiale di tenuta deve essere compatibile con il fluido di processo. Le sostanze chimiche aggressive, fluidi ad alta temperatura o particelle abrasive possono degradare il materiale di tenuta e ridurne la capacità di gestione della pressione. Ad esempio, nelle applicazioni che coinvolgono acidi forti o alcali, devono essere selezionati guarnizioni realizzate con materiali chimicamente resistenti come PTFE o ceramica.

3.2 Temperatura

La temperatura operativa influisce sulle proprietà fisiche del materiale della tenuta e le prestazioni della tenuta. Le alte temperature possono causare l'espansione del materiale della tenuta, perdere la sua elasticità o degradare chimicamente. Le basse temperature possono rendere il materiale fragile. Pertanto, l'intervallo di temperatura dell'applicazione deve essere preso in considerazione quando si seleziona un sigillo con una valutazione di pressione adeguata.

3.3 velocità dell'albero

La velocità di rotazione dell'albero dell'agitatore può anche avere un impatto sulle prestazioni della tenuta. Gli alberi ad alta velocità possono generare forze e calore aggiuntivi, che possono influire sulla capacità della sigillo di mantenere una tenuta adeguata sotto pressione. Le guarnizioni progettate per applicazioni ad alta velocità possono avere diverse valutazioni di pressione e richiedere caratteristiche di progettazione speciali, come il bilanciamento idrodinamico o i sistemi di raffreddamento avanzati.

4. Importanza della corretta selezione della valutazione della pressione

La selezione di un sigillo agitatore con la corretta valutazione della pressione non è solo importante per garantire una corretta sigillatura, ma anche per la sicurezza generale e l'efficienza del sistema di agitatore.

Se viene installata una tenuta con un rating di pressione inferiore a quello richiesto, potrebbe fallire prematuramente, portando a perdite del fluido di processo. Ciò può comportare l'inquinamento ambientale, la perdita del prodotto e i potenziali pericoli per la sicurezza, in particolare nelle applicazioni che coinvolgono fluidi tossici o infiammabili. D'altra parte, l'uso di un sigillo con un punteggio di pressione molto più elevato del necessario può essere costoso e potrebbe non essere la soluzione più efficiente, poiché i sigilli più votati spesso sono dotati di progetti più complessi e requisiti di installazione e manutenzione più elevati.

5. Il nostro ruolo di fornitore di tipi di tenuta agitatore

Come fornitore diTipi di tenuta dell'agitatore, Comprendiamo l'importanza di fornire ai nostri clienti le giuste soluzioni di tenuta per i loro requisiti di pressione specifici. Offriamo una vasta gamma di guarnizioni agitatorie, tra cui guarnizioni di imballaggio, guarnizioni meccaniche singole, tenute meccaniche doppie e guarnizioni lubrificate a gas, ciascuna con diverse valutazioni di pressione per adattarsi a varie applicazioni.

Il nostro team di esperti può aiutarti a selezionare il tipo di tenuta più appropriato in base alle condizioni di processo, tra cui pressione, temperatura, compatibilità del fluido e velocità dell'albero. Forniamo inoltre supporto tecnico e dopo - servizio di vendita per garantire che i tuoi sigilli funzionino in modo ottimale durante la loro durata di servizio.

Se si sta selezionando un sigillo agitatore per l'applicazione o hai bisogno di maggiori informazioni sulle valutazioni di pressione di diversi tipi di tenuta, ti incoraggiamo a contattarci. I nostri rappresentanti di vendita sono pronti a discutere le tue esigenze e fornirti informazioni dettagliate sul prodotto e quotazioni. Lavoriamo insieme per trovare la migliore soluzione di tenuta per il tuo sistema di agitatore e garantirne un funzionamento sicuro ed efficiente.

Riferimenti

• "Manuale di tecnologia di sigillo" di John H. Birk.
• "Sigilli meccanici: principi e applicazioni" di AW Lebeck.
• Standard del settore e documentazione tecnica dei principali produttori di foche.
